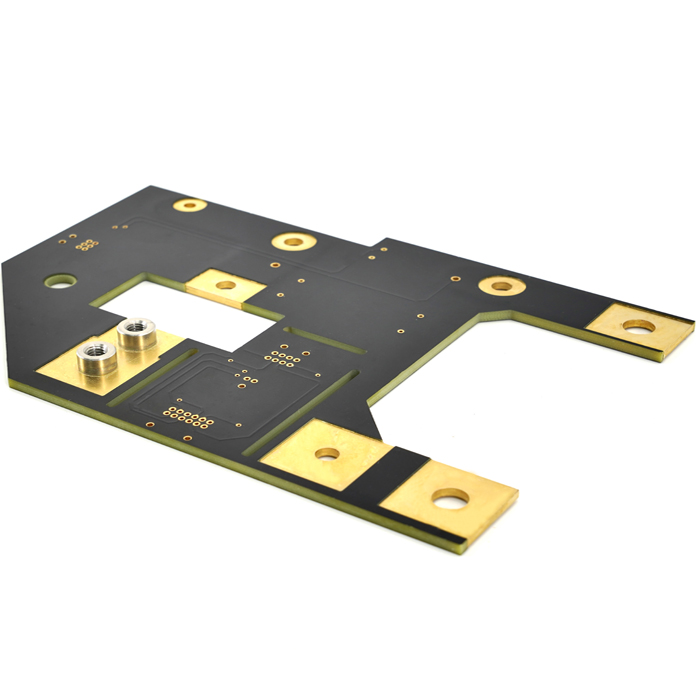

  • 埋め込みバスバー PCB - 0 埋め込みバスバー PCB - 0

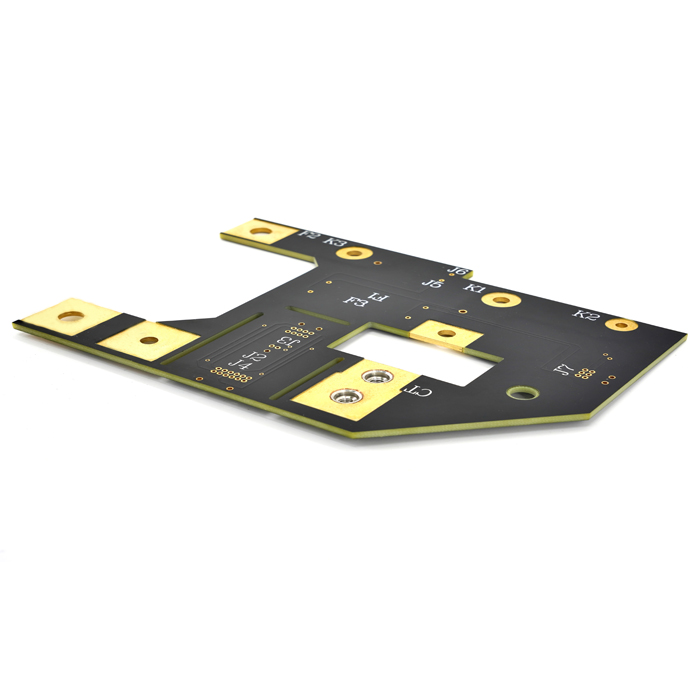

  • 埋め込みバスバー PCB - 1 埋め込みバスバー PCB - 1

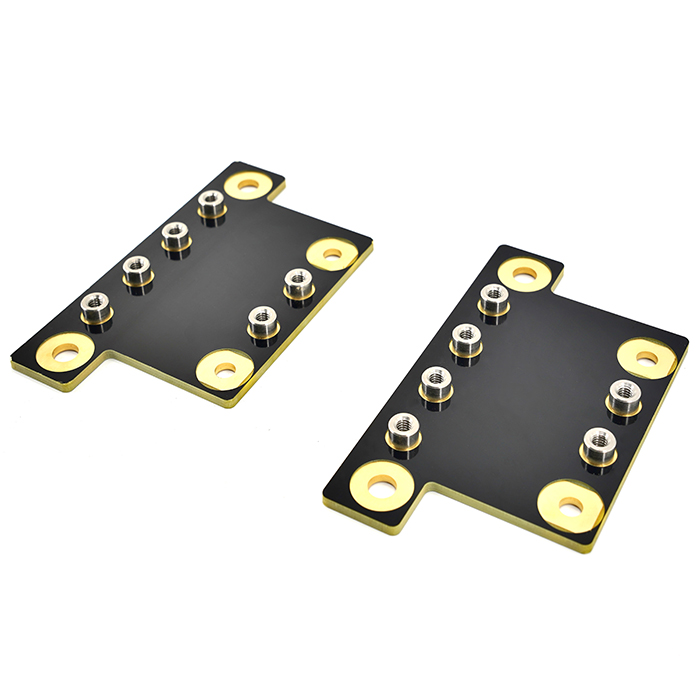

  • 埋め込みバスバー PCB - 2 埋め込みバスバー PCB - 2

埋め込みバスバー PCB

私たちの工場からJiubao組み込みバスバーPCBを安心して購入できます。バスバーは高電流プリント回路基板であり、バスバーと電子システムの統合でもあります。これは、パワートレインと電力アプリケーション向けに高電流とマイクロ電子制御を 1 つのシステムに組み合わせた技術です。この組み合わせは、バスバーやその他のバルク銅線をプリント回路基板 (PCB) に追加して、高い電流容量と電力消費コンポーネントの熱放散を実現することによって実現されます。

お問い合わせを送信

製品説明

埋め込みバスバー PCB

バスバー PCB とは何ですか?

私たちの工場からJiubao組み込みバスバーPCBを安心して購入できます。バスバーは高電流プリント回路基板であり、バスバーと電子システムの統合でもあります。これは、パワートレインと電力アプリケーション向けに高電流とマイクロ電子制御を 1 つのシステムに組み合わせた技術です。この組み合わせは、バスバーやその他のバルク銅線をプリント回路基板 (PCB) に追加して、高い電流容量と電力消費コンポーネントの熱放散を達成することによって実現されます。

埋め込みバスバー PCB

組み込みバスバー PCB の導入:

埋め込みバスバー PCB は広く使用されており、ますます多くの高強度コンポーネントと高出力コンポーネントの熱放散要件を満たし、高熱伝導銅の熱放散要件も満たしています。埋め込みバスバー PCB プリント回路基板は、プレス中に銅コアを事前にミル加工されたスロットに埋め込むことを指します。積層プリプレグは、銅コアをプリント回路基板に接続するために使用されます。埋め込まれた銅コアは、内部の FR4 エポキシ基板と直接接触しており、PCB が使用されると、熱が急速に銅ブロックに伝達されます。次に、熱は銅の芯を通して空気から取り除かれます。放熱効果は埋め込み銅コアPCBよりも優れており、プロセスは簡単で、コストは低く、アプリケーションの見通しは広いです。銅コアを PCB に埋め込むことは重要なプロセスであり、銅コアの形状設計、銅コアのサイズと滑らかさ、PCB のミリング溝などの技術的な困難と一致させる必要があります。そうしないと、信頼性の問題が発生します。発生しやすい。 JBPCB は組み込みバスバー PCB の製造に長年の経験があり、多くの有名な新エネルギー車産業に技術サポートと供給を提供しています。

新エネルギー車の開発に伴い、新エネルギー車のバッテリーにはますます多くの革新があります。新エネルギー車用バッテリーは、新エネルギー技術を使用して「温室効果ガス」排出汚染を削減する新しいタイプの車用バッテリーです。バッテリーは充電のために充電パイルに接続する必要があり、高速充電銅埋め込みバス PCB は大電流容量を持ち、抵抗が非常に低い導体です。バスバーの主な機能は、大電流を伝導することです。バスバー pcb には、電気自動車のモーター コントローラー、高電圧配電ボックス、周波数コンバーター、太陽光発電インバーターなど、新エネルギー産業で広く使用されている高電流分配ユニット (バスバー銅バー電気バスバーとも呼ばれます) が必要です。 .インバーター、風力発電コンバーター、鉄道輸送、自動車牽引装置、通信およびデータ機器などの機器用の高電圧、大電流変換デバイス バスバー PCB 製品。この製品は、シンプルで伝統的な高電圧および大電流の配電を実現し、従来の複雑な低電圧制御回路に展開できます。自動車産業または航空電子工学における典型的なアプリケーションは、約 1000 アンペアの電流を処理しています。

エンベデッド バスバー PCB 製品構造図



組み込みバスバー PCB 製品の回路図






埋め込みバスバー PCB 製品の製造および生産プロセス機能の説明:

材料 銅+FR4エポキシ基板(TG170…)
厚さ(mm) 2.0~6.0mm
銅箔厚(um) 35/70/105/140um
はんだマスクの色 白;黒;マットブラック;赤;緑;青;マットグリーン
文字色 白;黒;オレンジ;赤;青
成形方法 CNCゴングボード;レーザー切断とフライス加工
表面処理工程 浸漬金 (金の厚さ 0.5Uâ~3.0Uâ);化学ニッケルパラジウム金
配送日 10~15日

埋め込みバスバー PCB 製品の用途:

新エネルギー車の配電盤、回路基板、バッテリー パック、電源ユニット、バッテリー パック電気制御キャビネット、鉄道輸送、太陽光発電インバーター、風力エネルギー、通信およびデータ、パワー エレクトロニクス、高電圧配電ボックス、周波数変換器などに使用されます。自動車牽引装置、通信およびデータ機器、高電圧など、大電流変換装置など、それらは回路基板に構造的な剛性も提供します。

埋め込まれたバスバー PCB 製品の利点:

バスバーの主な目的は、標準の回路基板が提供できる電流トレースを超える大電流を伝導することです。この製品は、大電流を独立して分配し、高電圧、安定した大電流、強力な絶縁、高効率、長寿命、効率的な放熱性能、安定した安全を運びます。

よくある質問

Q1: 自動車産業の証明書を持っていますか?
A1: はい、自動車業界向けの IATF 16949 認証を取得しており、高電力用途向けのプリント回路基板の実現を支援するために、UL 認証も提供できます。
Q2: PCB に埋め込まれた銅コアとラミネート構造が異なる場合、どのようなドキュメントを提供すればよいですか?
A2: 設計された図面は、別のソフトウェアで開いたり解釈したりすると歪みます。ガーバー ファイルは、最高の (Protel、パワー PCB、PAD) ソフトウェアの図面とテキストの説明です。
Q3: 積層構造はどのように表現すればよいですか?
A3: まず、ガーバー ファイルには各レイヤーがあり、別の PDF の各レイヤーは、異なる色とテキストの説明でマークできます。
Q4: 埋め込みバスバー PCB の保管時間と環境の要件は何ですか?
A4: 内蔵バスバー PCB の温度と湿度は、製品の寿命に影響します。真空プラスチックフィルム包装の下で、温度は25±2℃です。湿度は 55±5% RH で、品質は 6 か月間保証されます。真空プラスチック フィルム パッケージが取り外された場合、埋め込まれたバスバー PCB 溶接位置 DNIG が長時間空気にさらされ、酸化が発生し、溶接コンポーネントに影響を与えます。
