絶縁穴アルミ PCB
絶縁穴アルミ基板 メタルコアアルミは導体のため、DIP部品の固定はできません。絶縁ホール技術は、この問題のメタル コア PCB 製造プロセスに対するソリューションです。
お問い合わせを送信
製品説明
絶縁穴アルミ PCB
絶縁穴アルミ PCB
絶縁穴アルミ基板 メタルコアアルミは導体のため、DIP部品の固定はできません。絶縁ホール技術は、この問題のメタル コア PCB 製造プロセスに対するソリューションです。
絶縁穴アルミニウム PCB 材料は、アルミニウム プレート (5052) + 誘電体層 + 銅層でできています。絶縁穴アルミ PCB は、アルミニウムが事前にドリル加工され、穴がエポキシ樹脂で埋められ、その上に誘電体層と銅層が積層されているという点で、片面アルミ基板 PCB とは異なります。主に、電気絶縁を維持するために、DIP コンポーネントがアルミニウムの隙間を通過すると便利です。アルミニウム コアは、絶縁穴アルミニウム PCB と呼ばれる電気接続と絶縁スルー ホールを可能にします。
絶縁穴アルミニウム PCB 材料は、アルミニウム プレート (5052) + 誘電体層 + 銅層でできています。絶縁穴アルミ PCB は、アルミニウムが事前にドリル加工され、穴がエポキシ樹脂で埋められ、その上に誘電体層と銅層が積層されているという点で、片面アルミ基板 PCB とは異なります。主に、電気絶縁を維持するために、DIP コンポーネントがアルミニウムの隙間を通過すると便利です。アルミニウム コアは、絶縁穴アルミニウム PCB と呼ばれる電気接続と絶縁スルー ホールを可能にします。
絶縁穴アルミニウム PCB の構造は、下の図に示されています。

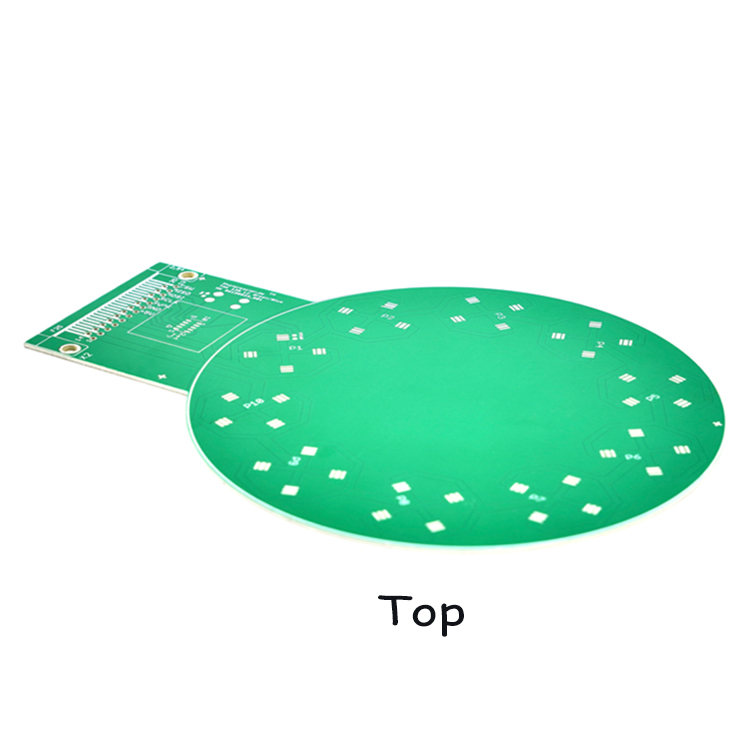

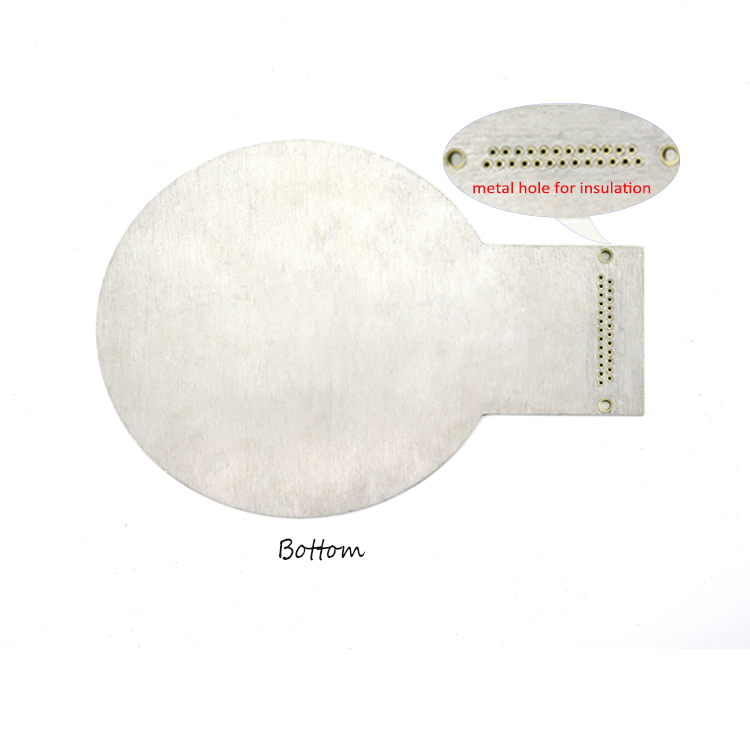

絶縁ホール アルミニウム PCB 製品の前面と背面の概略図
絶縁穴 アルミ PCB 製品と製造プロセス 製造説明書
| 基板 | アルミニウム (5052) |
| 層数 | 1L |
| 厚さ(mm) | 0.8MM~5.0MM (±10%) |
| 熱伝導率（誘電体層） | 0.8/1.5/ 2.0/3.0 W/m.K. |
| 銅箔厚(um) | 35/70/105/140um |
| はんだマスクの色 | ホワイト/ブラック/マットブラック/レッド/グリーン/ブルー/マットグリーン |
| 文字色 | 白/黒/オレンジ/赤/青 |
| 成形方法 | CNC ゴング、CNC V カット、金型成形、レーザー切断、フライス加工 |
| 検査試験 | あおい;高速飛行プローブ; E検定;電圧試験 |
| 表面処理工程 | HASL FREE LEAD DNIG OSP |
| 納期 | 4〜5日。 |
絶縁された穴のアルミニウム PCB プロダクトのアプリケーションの機会:
自動車用 LED ライト、医療機器、機械機器、DIP パッケージ。
絶縁穴アルミニウム PCB 製品の利点:
長寿命、効率的な放熱性能、安定した広い適用範囲。
よくある質問
Q1.メーカーですか？工場はありますか？
回答: 私たちは 12 年以上にわたってプリント基板の専門メーカーです。私たちには工場があり、工場の写真を見ることができます。
Q2. PCBサンプルを無料で入手できますか?送料無料は可能ですか？
回答: はい、すべての詳細を話し、確認した後、無料の PCB サンプルを提供できます。ただし、送料無料サービスは提供していません。多くの製品を購入すると、割引が適用されます。
Q3. OEMは行っていますか？
答え: はい。弊社はプリント基板のメーカーです。 PCB全工程の工場と専用の自動化設備を持ち、精密に検査・出荷しています。
Q4.受け取った PCB の品質問題に対処するにはどうすればよいですか?
回答：PCBの生産が手配される前に、私たちのプロジェクトは顧客のガーバーに従って確認のために生産材料とEQを顧客に提供し、出荷は100％の精度でテストされます.品質に問題がある場合は、お客様に無料で材料を補充します。
回答: 私たちは 12 年以上にわたってプリント基板の専門メーカーです。私たちには工場があり、工場の写真を見ることができます。
Q2. PCBサンプルを無料で入手できますか?送料無料は可能ですか？
回答: はい、すべての詳細を話し、確認した後、無料の PCB サンプルを提供できます。ただし、送料無料サービスは提供していません。多くの製品を購入すると、割引が適用されます。
Q3. OEMは行っていますか？
答え: はい。弊社はプリント基板のメーカーです。 PCB全工程の工場と専用の自動化設備を持ち、精密に検査・出荷しています。
Q4.受け取った PCB の品質問題に対処するにはどうすればよいですか?
回答：PCBの生産が手配される前に、私たちのプロジェクトは顧客のガーバーに従って確認のために生産材料とEQを顧客に提供し、出荷は100％の精度でテストされます.品質に問題がある場合は、お客様に無料で材料を補充します。
ホットタグ: 絶縁穴アルミ PCB、中国、工場、メーカー、サプライヤー、価格、中国製
