2層アルミPCB
  • 2層アルミPCB - 0 2層アルミPCB - 0
  • 2層アルミPCB - 1 2層アルミPCB - 1
  • 2層アルミPCB - 2 2層アルミPCB - 2

2層アルミPCB

Jiubao 2層アルミニウムPCBは、1層アルミニウムベースPCBの金属性と安全性を継承し、通常のPCB(FR4 PCB)の複雑で正確な配線を実現できます。 2層アルミ基板基板は、放熱アルミ、導電性銅、絶縁樹脂、熱フィルムの特性を電子回路基板に完全に適用します。

お問い合わせを送信

製品説明

2層アルミPCB製品紹介

Jiubao 2層アルミニウムPCBは、1層アルミニウムベースPCBの金属性と安全性を継承し、通常のPCB(FR4 PCB)の複雑で正確な配線を実現できます。 2層アルミ基板基板は、放熱アルミ、導電性銅、絶縁樹脂、サーマルフィルムの特性を電子回路基板に完璧に応用します。 2 層アルミニウム基板 pcb は、製品の両側で独立して配線でき、電気メッキされたビアホールを介して両側のラインと通信して、より大きなネットワークを形成できます。 2 層アルミニウム基板 pcb の配線設計をより柔軟にし、より複雑な作業領域を満たすことができます。製品の両面に「SMT」の充填、配線、結束を実現できます。 2 層アルミニウム基板 pcb は、高効率の熱伝導率、熱放散、絶縁の安全性、および長寿命を統合します。

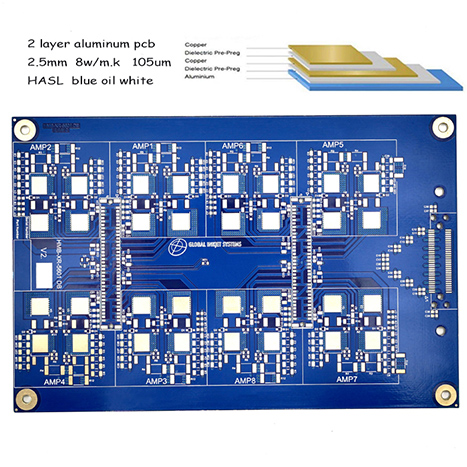

2 層アルミニウム基板 PCB 製品構造の概略図:

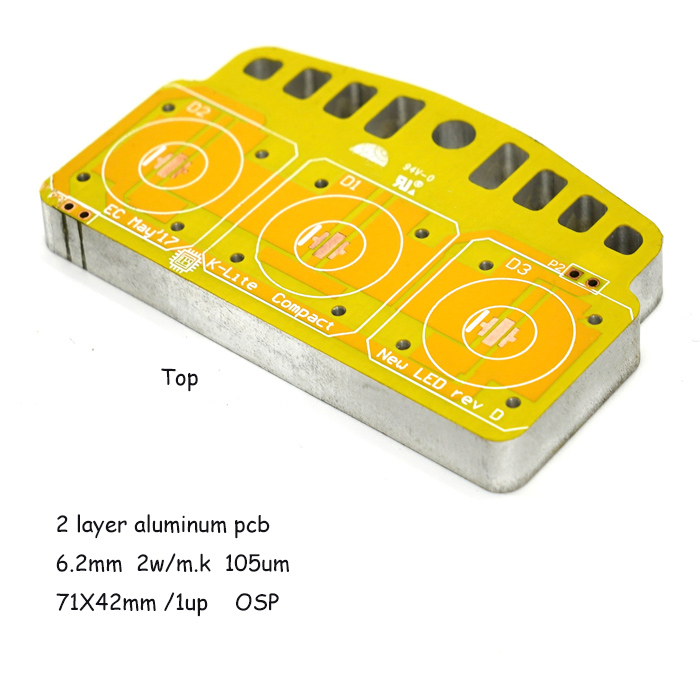

2 層アルミニウム基板 PCB 製品の表と裏の概略図:



2 層アルミニウム基板 PCB 製品の生産と生産プロセス 製造説明書

基板 アルミニウム (5052)
層数 1L
厚さ(mm) 0.8MM~5.0MM (±10%)
熱伝導率(誘電体層) 0.8/1.5/ 2.0/3.0 W/m.K.
銅箔厚(um) 35/70/105/140um
はんだマスクの色 ホワイト/ブラック/マットブラック/レッド/グリーン/ブルー/マットグリーン
基板 アルミニウム (5052)
層数 2L
厚さ(mm) 0.8/1.0/1.2/ 1.5/1.6/2.0/2.5/3.0mm (±10%)
熱伝導率(誘電体層)(W/m-k) 0.8/1.5/ 2.0/3.0 W/m.K.
銅箔厚(um) 35/70/105/140um
はんだマスクの色 ホワイト/ブラック/マットブラック/レッド/グリーン/ブルー/マットグリーン
文字色 白/黒/オレンジ/赤/青
成形方法 CNC ゴング、CNC V カット、金型成形、レーザー切断、フライス加工
検査試験 あおい;高速飛行プローブ; E検定;電圧試験
表面処理工程 HASL FREE LEAD DNIG; OSP
納期 6-8日
白/黒/オレンジ/赤/青
成形方法 CNC ゴング、CNC V カット、金型成形、レーザー切断、フライス加工
検査試験 あおい;高速飛行プローブ; E検定;電圧試験
表面処理工程 HASL FREE LEAD DNIG OSP
納期 4〜5日。

2 層アルミニウム基板 PCB 製品の用途:

懐中電灯、工業用制御鉱夫用ランプ、自動車用 LED ライト、舞台投影ライト、投影装置、LED 街路灯、およびさまざまな精密で需要の高い放熱照明器具

2層アルミニウム基板PCB製品の利点

長寿命、効率的な放熱性能、安定した広い適用範囲

よくある質問

Q1.メーカーですか?工場はありますか?
回答: 私たちは 12 年以上にわたってプリント基板の専門メーカーです。私たちには工場があり、工場の写真を見ることができます。
Q2.無料でサンプルを入手できますか?送料無料は可能ですか?
回答: はい、すべての詳細を話し合って確認した後、無料のサンプルを提供できます。ただし、送料無料サービスは提供していません。多くの製品を購入すると、割引が適用されます。
Q3. OEMは行っていますか?
答え: はい。弊社はプリント基板のメーカーです。 PCB全工程の工場と専用の自動化設備を持ち、精密に検査・出荷しています。
Q4.納期は?
回答: 配達は時間通りに保証されています。生産ドラフト、1 層アルミニウム基板 pcb の最終決定から開始: 2-3 日。 2 層アルミニウム基板 pcb: 6-8 日;銅基板 pcb: 4-5 日; 2 層銅基板 pcb: 5-7 日;もちろん、48時間以内の速達も可能です。
Q5. 4 層アルミ PCB は製造できますか?
回答: はい、私たちはプリント回路基板メーカーです。4 層アルミニウム PCB を製造できます。回路基板の構造層を説明し、Gerber 情報を電子メール pcb@jbmcpcb.com に送信して確認してください。
