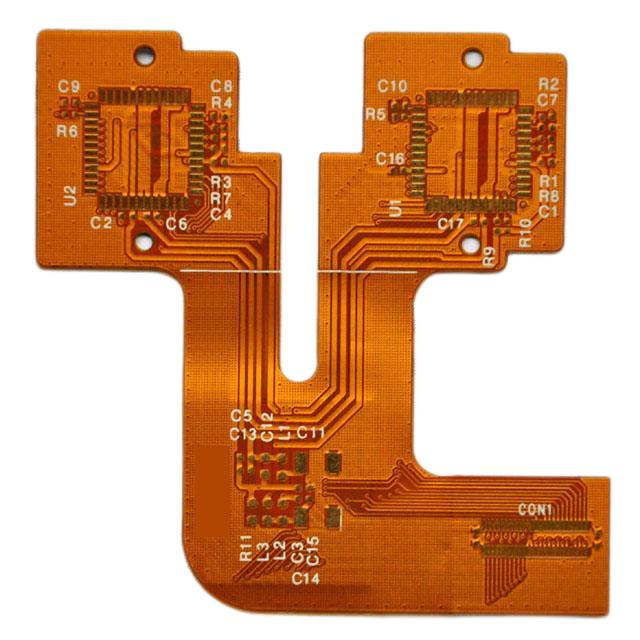

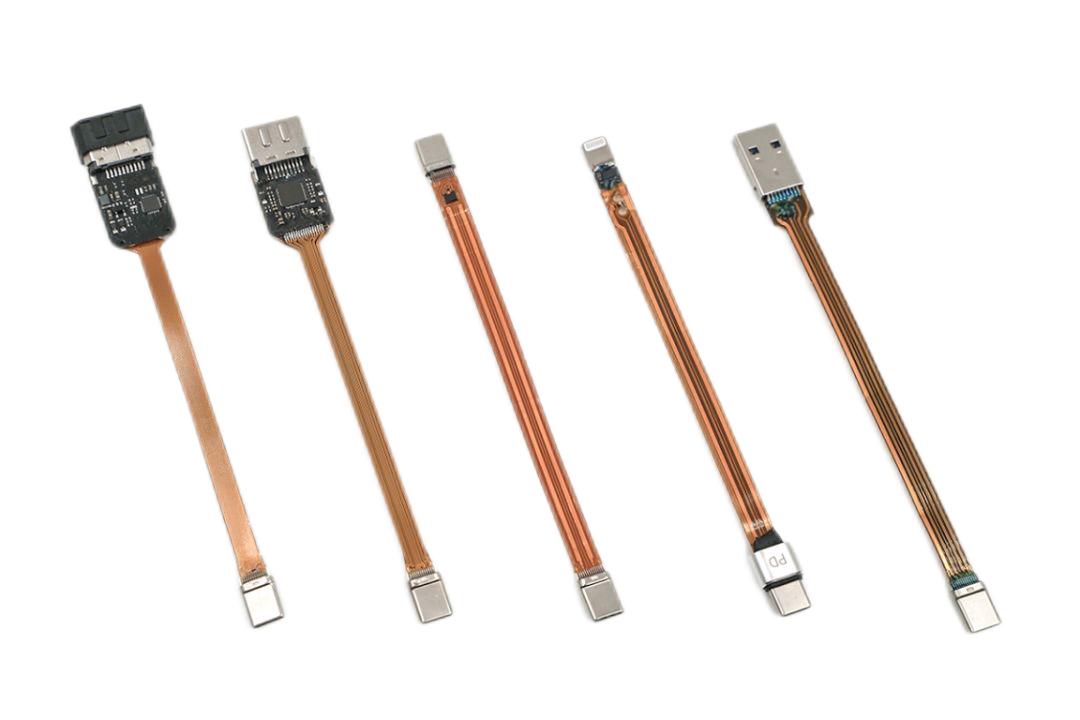

FPCフレキシブル基板

FPCフレキシブルPCBは、家庭用電化製品、自動車エレクトロニクス、医療機器、航空宇宙、その他の分野を含む幅広い用途があります。JBpcbは中国製のFPCフレキシブルPCBの高品質サプライヤーです。FPCフレキシブルPCBをカスタマイズしたい場合は、お問い合わせください。私たちに連絡して工場の見積もりを入手してください。

お問い合わせを送信

製品説明
1. FPCフレキシブル基板の定義

FPCフレキシブルPCBは、曲げ性や折り曲げ性に優れたフレキシブル基板で作られた回路基板です。 FPCフレキシブルPCBは通常、多層フィルム基板と導電層で構成されます。基板の折り曲げ性が最大の特徴であり、曲げたり折り曲げたりする必要がある電子機器に適しています。 FPCフレキシブル基板は、小型、軽量、高信頼性などの多くの利点を有しており、携帯電話、デジタルカメラ、タブレットコンピュータ、カーエレクトロニクス、医療機器などの多くの分野で広く使用されています。つまり、FPC フレキシブル PCB は非常に重要な電子部品です。その出現により、電子機器の設計がより柔軟かつ多様になり、電子機器の製造の選択肢も増えます。





2. FPCフレキシブル基板の製造工程

FPCフレキシブル基板は柔軟性と信頼性を備えています。現在、市場には片面 (1 層)、両面 (2 層)、多層、ソフトハード PCB の 4 種類の FPC フレキシブル PCB があります。 FPCフレキシブルPCBの製造プロセスは主に次のステップで構成されます。まず、ベース材料の準備、通常はポリイミドフィルムまたはポリエステルフィルムがベース材料として使用され、フレキシブルPCBのベース材料は印刷、銅クラッドなどのプロセスによって準備されます。 ; 2つ目はグラフィック制作です。回路基板の設計図に従って、フォトリソグラフィーまたはレーザー切断技術によって回路パターンが基板上に作成されます。次に、電気めっきでは、銅、ニッケル、金などの金属層が電気めっき技術によって回路上にめっきされ、導電性と耐食性が向上します。最後に、切断とテストで、完成したフレキシブル PCB は必要なサイズに応じて切断され、品質と性能が要件を満たしていることを確認するためにテストおよび検査されます。一般にFPC用フレキシブル基板の製造工程は比較的複雑で、さまざまな工程の連携や細かい操作が必要ですが、その柔軟な性能と小型化の特性により、電子製品に広く使用されています。


FPCをフレキシブル基板にする方法は?

1層FPCフレキシブル基板製造プロセス:
切断~穴あけ~ドライフィルム貼付~露光~現像~エッチング~剥離表面処理~カバーフィルム~プレス~硬化表面処理~ニッケル金蒸着~文字印刷~シャーリング~電気測定~打ち抜き~最終検査~梱包・出荷


2層FPCフレキシブル基板製造プロセス:

切断 -穴あけ-PT H -電気めっき- 前処理 -ドライフィルム貼り付け- パラサイト露光 - 現像 -グラフィック電気めっき -フィルム除去- 前処理 -ドライフィルム貼り付け- 計画露光 - 現像 -エッチング -除去膜 -表面処理 -ラミネートフィルム -ラミネート-硬化-ニッケルメッキ-文字印刷-切断-電気テスト-刻印-最終検査-梱包-出荷。



FPC PCB プロセス能力:

フレックスマテリアル

タイホン、シェンイー、リアンマオ

プリント基板材料

KBシェンイー、リアンマオ

銅の厚さ

12um~701つ

表面仕上げる










表面仕上げ 厚み





E遺伝研

アウ

2~4μm__

0.025~0.0751つ_



エネピグ

_

アウ

PD

2~4μm__

0.025~0.0751つ__

0.025~0.0751つ_



電気金メッキ



Ni

オーストラリア

2-41つ

0.05~0.351つ

RF-PC

Th病気

最小(んん)



                           ハードボード4層+ソフトボード2層

0.6んん

6ハードボード層+ソフトボード2層

0.6んん

RF-PC

Th病気

寛容



ハードボード4層+ソフトボード2層

0.1  んん

6ハードボード層+ソフトボード2層

0.1  んん



幅/スペース最小(mm)



ハードボード4層+ソフトボード2層幅/スペース最小(mm)

1オンス

0.075mm

1/2オズ

0.06mm

1/3オズ

0.05mm




幅/スペース最小(mm)



ハードボード4層+ソフトボード2層幅/スペース最小(mm)

1オンス

0.075mm

1/2オズ

0.06mm

1/3オズ

0.05mm

6ハードボード層+ソフトボード2層幅/スペース最小(mm)

1オンス

0.075mm

1/2オズ

0.06mm

1/3オズ

0.05mm



ドリルl 最小(んん)

ドリル

0.1んん

Lアセル

0.075 んん




シュもし 許容範囲

カバール

0.1んん

S私たち

0.15んん

PI

0.1んん

FR-4

0.15んん

EMI 映画

0.1んん

                                                                カバール (PI&接着剤)



12.51つ-501つ

12.51つ-751つ

カバーレイのオーバーフロー接着剤の量

0.02-0.03んん


3. FPCフレキシブル基板の特長
FPCフレキシブルPCBは、電子機器に使用されるフレキシブル基板であり、フレキシブル基板と銅張箔から構成されています。従来のリジッド PCB と比較して、FPC フレキシブル PCB には次の特徴があります。
a)。柔軟性:FPCフレキシブルPCBは、曲げたり、折り畳んだり、ねじったりして、さまざまな複雑な三次元形状に適応できるため、機器の体積を大幅に削減し、機器の信頼性を向上させることができます。
b)。薄くて軽い: FPC フレキシブル PCB の厚さは非常に薄く、0.1 mm 未満に達する場合もあり、薄くて軽いデバイスでの使用に非常に適しています。
c)。高密度:FPCフレキシブルPCBは高密度配線を実現し、非常に小さなスペースで多層回路のレイアウトを実現することができ、電子機器の性能と信頼性を向上させます。
d)。高温耐性:FPCフレキシブルPCBは高温に耐え、高温環境でも正常に動作し、高温環境の一部の電子機器に適しています。
e)。耐食性:FPCフレキシブルPCBは耐食性に優れており、過酷な環境でも使用できます。つまり、FPCフレキシブルPCBには多くの利点があり、さまざまな電子機器のニーズを満たすことができ、非常に重要な電子部品です。

4. FPCフレキシブル基板の適用
FPCフレキシブル基板(Flexible Print Circuit Board)は、フレキシブル基板で作られた回路基板です。優れた柔軟性と屈曲性を主な特徴とし、さまざまな複雑な3次元空間レイアウトに適しています。 FPCフレキシブル回路基板は、家庭用電化製品、自動車エレクトロニクス、医療機器、航空宇宙などの分野を含む幅広い用途に使用されています。民生用電子機器の分野では、FPC フレキシブル PCB はスマートフォン、タブレット PC、ノート PC などの電子製品に広く使用されています。 FPCフレキシブル基板は、従来のリジッド基板に比べて信頼性と耐干渉性に優れ、小型・軽量・薄型の設計が可能です。カーエレクトロニクス分野では、FPCフレキシブル基板は主に自動車のダッシュボード、カーオーディオ、ナビゲーションシステムなどに使用されています。車載電子機器の高い信頼性と耐久性の要求により、FPC フレキシブル基板の高温耐性と耐振動性は広く認識されています。医療機器分野では、FPCフレキシブルPCBは主に医療監視機器や手術器具などに使用されています。 FPCフレキシブルPCBは柔軟性と曲げ性に優れているため、人体の曲線によく適応できるため、医療機器での使用がますます増えています。つまり、FPCフレキシブルPCBは幅広い用途の可能性を秘めた回路基板であり、さまざまな分野で独自の利点と応用価値を持っています。
